Водогрейные котлы КВр (с ручной подачей топлива)

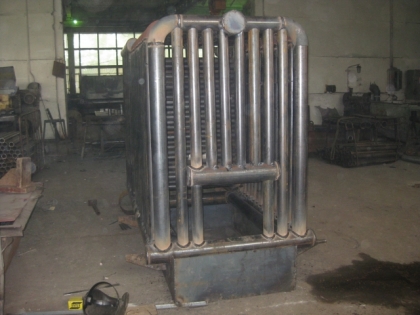

Основание котла КВр состоит из двух частей: топочной части (охлаждаемая уголковая решетка – ОУР или чугунные колосники) и бункера для сбора и удаления золы расположенного за топочным устройством под конвективной частью. Топочная часть представляет собой стальной короб сверху которого расположены трубы с вваренными между ними уголками с отверстиями по всей длине (ОУР) или уложенные на охлаждаемые трубы чугунные колосники. В стальной короб с помощью дутьевого вентилятора под напором подается воздух и равномерно распределяется через отверстия в уголках по всей площади горения, что исключает прогар металла. При сжигании топлива в данном топочном устройстве имеет место низкий химический и механический недожог топлива и относительно небольшие потери тепла от механической неполноты сгорания.

Движение теплоносителя в котле однопоточное. Снижение накипи в трубах котла КВр связано с применением сложной гидравлической схемы. Подбор оптимальных скоростей водяного потока позволяет уменьшить толщину приграничного слоя (объема воды, в котором наиболее активно происходит накипеобразование), что ведет к общему снижению отложений накипи в котле. Движение газов котла КВр организовано следующим образом: поднимаясь от топки газы омывают переднюю секцию, топочную часть котла, тыловую секцию, попадают в конвективную часть, совершают два оборота и выходят в газоход. Для удобства удаления отложений сажи с конвективной поверхности нагрева в котле КВр предусмотрен прочистной люк, который расположен над конвективной поверхностью. Котлы в которых предусмотрено сжигание помимо угольного топлива дрова имеют дополнительную загрузочною дверцу, расположенную над основной с фронта котла.

• - высокий КПД, минимальный расход топлива;
• - быстрый выход на номинальную мощность - 2-4 часа;
• - запас по мощности 15 %, сверх номинальной;
• - безнакипность работы;
• - повышенная надежность конструкции;
• - максимальное удобство обслуживания;
• - компактность;
• - надежность.
